Shandong TaoFong CNC Machine Tool Co., Ltd. er einn af leiðandi framleiðendum og birgjum ál 5 ás CNC fræsar í Kína, styður einnig sérsniðna þjónustu. Velkomið að kaupa hágæða ál 5 ás cnc fræsarvél til sölu hér frá verksmiðjunni okkar. Góð þjónusta og sanngjarnt verð í boði.

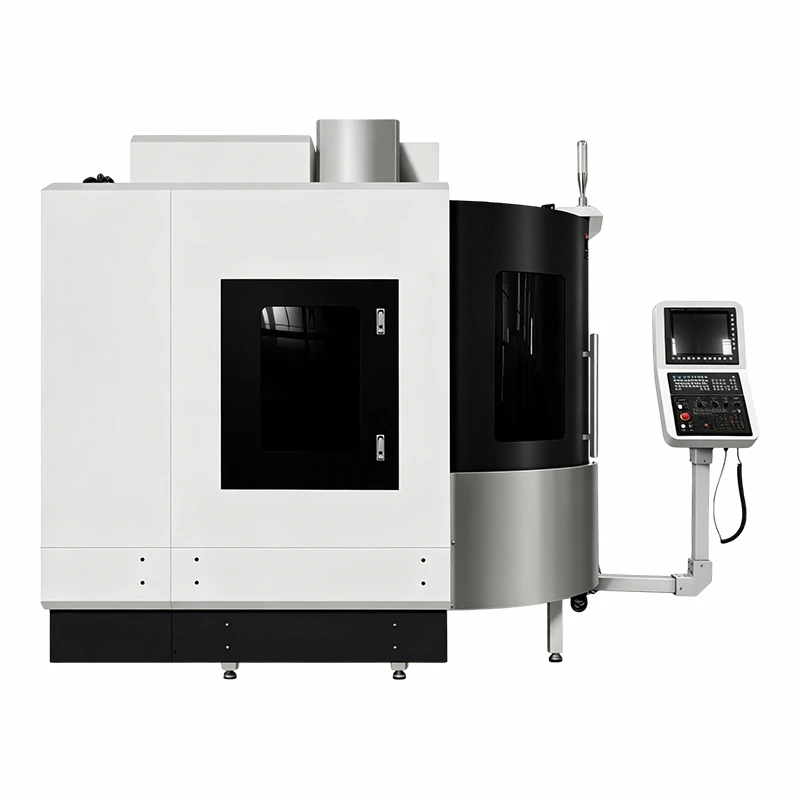

Ál 5 ása CNC fræsivél AMC700 er með sérstaka hraða-hraða, hárnákvæmni 3+2 stöðu fimm-ása CNC tækjanna sem geta séð um vinnslu úr áli með mjög góðri framleiðni og nákvæmni. Ólíkt hinum almenna-tilgangi, sem felur í sér vinnslutækni fyrir hagræðingu áls, 3+2 staðsetningarsveigjanleika og-hagkvæmni. . Til að takast á við þessi vandamál, höfum við tekið upp 3+2 staðsetningarreglu: tveir snúningsásar A og C eru notaðir til að stilla álverkið í kjörstöðu{11}}; Og síðan eru þrír-línulegir-ásar XYZ framkvæmdar á þessum grundvelli með góðum stöðugleika og skilvirkni til að klippa, það verður mjög auðvelt að leysa þessi vandamál. Gildir fyrir vinnslu ýmissa álvara, svo sem 6061, 7075, 5052-álblöndur og samsett efni þeirra; býður upp á mikla-nákvæmni, hraðvirka-hraða vinnsluaðferðir með litlum kostnaði fyrir léttar-þyngdarhlutar í bifreiðum, 3C rafeindabúnaðarhluta, Arian álhluta, iðnaðarframleiðslu í áliðnaði sem framleiðir mót.

Kostir vöru

Ál-Bjartsýni 3+2 staðsetning og mikil nákvæmni

AMC700 er lág-álverður sérstakur fimm-ás; hann er með tveimur mótorum: annar knúinn beint af DC rafmagni og hinn með burstavinda til að auka afköst með burstalausri tækni. Gerðu þér grein fyrir einu-klemma til að ná mörgum-hornum og margföldum-flötum vinnslu á áli-hlutum; Það útilokar uppsöfnuð frávik af völdum endurtekinna klemma og dregur úr höfnunarhlutfalli undir 0,8% - Leysir aflögunarvandamál þunnra-veggaðra álhluta í fjöl-klemmu á áhrifaríkan hátt. Útbúin með snjöllri hitavillujöfnunartækni og áli-til að stilla afskurðarfæribreytur-sértækar og sjálfvirkar skurðarfæribreytur;

Fyrirferðarlítil uppbygging og ál-aðlagaðar stillingar

Heildarmálin eru 2800*2500*2900 mm og nettóþyngd hennar er um 11t; Það er lítið -stórt lóðrétt form, þarf aðeins 16-20 ferfet til að taka upp rýmið á jörðu niðri í verkstæðisumhverfi eða C-gráðu rafeindatækniframleiðslu. Stærðir 700×700 mm vinnuborðsins eru hentugar til að styðja við vinnslu lítilla- til meðalstórra-álhluta-, þar á meðal álskeljar, þunna-veggða hluta og álmót. Staðlað stillt með 36-stöðvaarmum-gerð verkfæratímarits sem getur klárað verkfæraskipti á aðeins tveimur-og-einni-hálfri sekúndu og styður marga ferla eins og fræsun, borun, grófa holur, skrúfgang á álhlutum. Það býður upp á úrval af vélmenni til að fjarlægja álflögur eða tómarúmklemmubúnað, sem getur uppfyllt kröfur á mismunandi tímum.

Há-hagkvæm álvinnsla og vörn gegn-límhönnun

AMC-700 er búið 15 kílóvatta beinu drifi sem styður hámarks skurðarhraða allt að 12000RPM og hægt er að aka á hraðasta hraða í samræmi við eftirspurn notenda í röð. Álvinnsla í stöðustillingunni 3+2 er notuð fyrir stutta, stífa skera til að draga úr titringi við klippingu; þannig getur þessi aðferð aukið framleiðni álskurðar um allt að 50%.

Kostnaður-Árangursríkur og auðveldur gangur

Samanborið við fullvinnsluvélar fyrir-ás áli-, hefur AMC700 35 prósent lægri upphafsfjárfestingar- og rekstrarkostnað; Þess vegna hentar það litlum-og-meðalstórum framleiðendum álvara. , Þægilegt 3+2 stöðustýringarforrit er fáanlegt; valfrjálsar gerðir eru Fanuc, Siemens og GSK röð CNC kerfi; breytusafn fyrir álvinnslu inniheldur for-uppsettar stillingar fyrir sex venjulegar álgerðir: 6061-T3, 7075-T4/5/6/9-RC, 5052. Þriggja ása álskurðaraðilar eru vanir því tiltölulega fljótt eftir að hafa lært, svo þeir geta dregið úr þjálfunarkostnaði fyrir fyrirtækið.

Helstu tæknilegar breytur vöru

LEIÐBEININGAR	Einingar	AMC700
Ferð X/Y/Z-ás	mm	800/650/650
Hámarksfjarlægð frá snældaendaflati að C-ás diskyfirborði	mm	30-680
Hámarksfjarlægð frá snælda miðju að C-ás diskyfirborði við 90 gráður A-ás	mm	325 (val: 445)
Fjarlægð frá Spindle Center til Column Guide Surface	mm	670
Snældalýsing	mm	150
Snælda taper	--	BT40
Max.Spindle Speed	RPM	12000
Snælda mótor Power	KW	11/15
X/Y/Z Hraðbraut	m/mín	36/36/36
Skerandi fóðurhraði	mm/mín	1-12000
Gerð snúningsborðs drifs	--	Beinn akstur
Þvermál snúningsborðs	mm	500
Þvermál snúnings vinnuborðs	mm	700
Hámarks hleðslugeta Rotary vinnuborðsins	kg	300
Tól tímarit	T	24
Tól breytingatími	s	3
Hámarks þvermál verkfæra (full fylling/aðliggjandi)	mm	70/120
Hámarkslengd verkfæra	mm	300
Hámarksþyngd verkfæra	kg	8
Þyngd vél	T	7.5
Heildarstærð vélar (LBH)	mm	280025002900

Vél Standard Upplýsingar

Snúningsvinnuborð

Standard með snúningsvinnuborði.

STJÓRNKERFI

Staðall: GSK980 / KND1000 stjórn

TAIWAN NÁKVÆMISSPINDU

1. Tævan snælda BT40 8000rpm
2. Stóðst dynamic balance ISO einkunnapróf

TÍVAN TOOL BLAÐIN

1.Taiwan OKADA arm 24 verkfæratímarit.
2. verkfæraskiptatími aðeins 2-3 sekúndur.

BLIÐASKRUF OG PENGING

1 Fræg vörumerki blýskrúfa,

2. leiða skrúfa bera meðSKF eða NACHIlegur,
3. tengingYCbeintengd

TAIWAN NÁKVÆÐI LÍNULEGAR TEINAR

1. Taívan háhraða rúlla línuleg leiðarbraut, staðsetningarnákvæmni getur náð μm flokki

SMURKERFI

HERG Sjálfvirkur miðstýrður smurbúnaður.

LOFTHLUTI

Standard meðAirTACPneumatic íhlutir

SCHNEIDER RAAFÍHLUTI

1. meðSchneideröryggisrafmagns íhlutir

2. Quick stingasem staðalbúnaður

PRÓFANIR

Hver vél stóðst Renishaw laser interferometer prófun og kúlustangaprófun

Umsóknarsviðsmyndir

01/

Vinnsla á léttum álhlutum fyrir bíla:Notað mikið við framleiðslu á léttum álhlutum í bíla, þar á meðal rafhlöðuhlíf, miðstöðvum og vélarfestingum. Ál fínstillingarhönnun fyrir AMC700, sem og þrjár-stillingarstillingar veita nægilega þykkt fyrir álefnisvinnu-hluti án sveigjufyrirbæra við miklar-styrkleikakröfur á sama tíma og hún uppfyllir eftirspurn eftir léttri smíði á bílasviði sem tengjast rafknúnum ökutækjum.

02/

Framleiðsla 3C rafrænna álhluta:Notað til að vinna 3C rafræna álhluta eins og farsíma, spjaldtölvur og álhitavaska. Há-hraða snælda og andstæðingur-límingartækni hefur verið tekin upp til að tryggja að engar rispur eða burr sýnist á álhlutanum eftir vinnslu; Bætti við þriggja-í-tvíhliða-stillanlegri uppbyggingu til að takast á við borholur í mismunandi áttir fyrir litla-stærð rafeindaíhluta.

03/

Vinnsla á álhluta í geimferðum:Hentar til að vinna úr álíhlutum í geimferðum eins og burðarhlutum úr álblöndu, fylgihlutum flugvélahreyfla og grind dróna. AMC-700 er nákvæm, með góða endurtekningarhæfni við stranga ál-efnisnotkun fyrir geimferða-hlutaframleiðslu; Þriggja-punkta og tveggja staðsetningaraðferðir voru notaðar til að bæta vinnsluhraða flókinna yfirborðssvæða sem venjulega birtast á léttum álburðum.

04/

Framleiðsla á áli:Að vinna úr litlum til meðalstórum-álmótum, þar með talið álsprautu-móta-innleggjum, deyja-steypumóti og álmótsbotni. Hár-hraði skurður, mikil-afköst nákvæmni er háþróaða-tækni sem getur hratt mótað flókin moldhol til að stytta aukavinnslutíma fyrir skilvirkni mygluframleiðslu.

05/

Sérsniðin álhlutavinnsla:Tilvalið fyrir litla-lotu sérsniðna vinnslu álhluta, eins og íhlutir úr áli vélmenni Skreytingarhlutir úr áli. Staðsetningarstillingin 3 + 2 getur jafnvægi vinnslusveigjanleika og kostnaðar; Ál -optimize hönnunin er aðlöguð að ýmsum skurðareiginleikum álblendis, dregur úr sliti verkfæra og vinnslukostnaði.

Algengar spurningar

Sp.: Hverjar eru helstu forskriftir 5 ás CNC fræsunarvélarinnar AMC700 úr áli?

A: Vinnu-stykki Tafla Stærð: 700 × 700 mm; Hleðslugeta: 300 kg. Ferðalag X/Y/Z ássins er 700×750×500 mm, snúningssvið A-ás ±120 gráður, C-ás 360 gráðu samfelld vísitölu. Snældahraði er á bilinu 40-12000 rpm; Hraðaksturshraði: 65 mm/mín; Staðsetningarnákvæmni: ±0. 004mm (X/Y/Z); Endurtekningarhæfni staðsetningarvilla:±0,003mm(A/C); Snældamótorafl er 11kW (valfrjálst 33kW), getu verkfæratímarits 24 stöðvar (valfrjálst 32 stöðvar).

Sp.: Hver er kosturinn við AMC700 samanborið við aðrar 3+2 fimm-vélar fyrir álvinnslu?

A: Sérstök hönnun úr áli: það kemur með -stöngverkfærahaldara, stóru-þrýstilofts-kælikerfi og innbyggðu sniðmáti fyrir ál-vinnslufæribreytur til að leysa vandamál eins og viðloðun verkfæra við vinnslu álefna, yfirborðsbrot eða aflögun á þunnum veggjum-. Hann er búinn-háhraða snælda og hefur verið fínstilltur til að draga úr efnisnotkun áls samanborið við venjulegar-þrjár-og-vélar.

Sp.: Hvaða álefni getur það unnið og getur það séð um þunna-veggða álhluta?

A: Vinnur aðallega 6061, 7075 og 5052 álblöndur og ál-samsett efni; Þau eru mikið notuð í bíla-, 3C- og geimferðasviðum. Já, 3+2 staðsetningarstillingin og andstæðingur-aflögunarhönnun þess er fær um að forðast áhrif aflöguðra þunnra-veggþátta á vinnslunákvæmni og yfirborðsgæði að vissu marki.

Sp.: Hvaða-eftirsöluþjónusta er veitt og hver er ábyrgðartíminn?

A: Ábyrgðartími: 15 mánuðir; Mikilvægar íhlutir eru snælda, snúningsborð og CNC kerfið með tveggja-ára ábyrgð. Veittu 24-klukkutíma-tækniaðstoð á einni nóttu,-viðgerðir á staðnum, útvega upprunalega varahluti ókeypis, veita rekstraraðila þjálfun með áherslu á ál-3+2 forritun og framkvæma skoðun fyrir afhendingu fyrir afhendingu. Varahlutir hafa þegar verið afhentir strax sé þess óskað.

Sp.: Hverjar eru kröfur um afl og loftþrýsting og hvernig á að viðhalda vélinni fyrir langtíma-álvinnslu?

A: Aflgjafi: Málspenna/tíðni=380V/50HZ; Loftþrýstingssvið fyrir meðal-lágan/háan þrýsting í þessu kerfi. Til að-tíma stöðugt ástand búnaðarins sé stöðugt þarf að þrífa álflís daglega; Skoðaðu og gerðu við-vörn viðloðunarinnar reglulega; Skiptu um skurðarolíu einu sinni á ári; Framkvæma árlega vélkvörðun.
